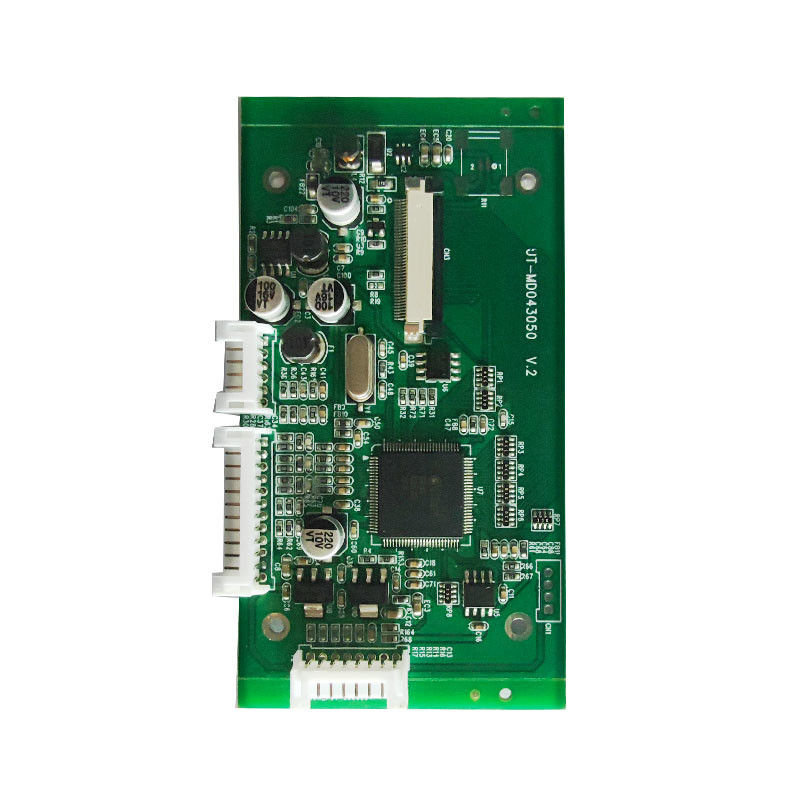

VGA Ekran Kartı Destek 800 * 400 5 inç LCD Ekran

Ürün Ayrıntıları

Menşe yeri: Hangzhou, Çin

Marka adı: ZOYO

Sertifika: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068

Model numarası: 04305 40P 800 480

Ödeme ve Nakliye Şartları

Min sipariş miktarı: 1

Fiyat: $2~$500 per piece

Ambalaj bilgileri: Özel

Teslim süresi: 3-5 İş Günü

Ödeme koşulları: L/C, D/A, D/P, T/T, Paypal

Yetenek temini: Günde 5k-20k adet

En İyi Fiyatı Bulun
Vurgulamak:

5 inçlik LCD Ekran Kartı

,

VGA Ekran Kartı

,

800*400 Ekran Tablosu

Maksimum Destek Çözünürlüğü:
800*480
Sinyal Girişi:
VGA,CVBS
Güç girişi:
DC +12V
Çalışma sıcaklığı:
-10°C~+60°C
çalışma nemi:
%90 bağıl nem (yoğuşmasız)
Maksimum Destek Çözünürlüğü:
800*480
Sinyal Girişi:
VGA,CVBS
Güç girişi:
DC +12V
Çalışma sıcaklığı:
-10°C~+60°C
çalışma nemi:
%90 bağıl nem (yoğuşmasız)
VGA Ekran Kartı Destek 800 * 400 5 inç LCD Ekran
Meta Açıklama: VGA Ekran Kartı - 800*400'ün maksimum çözünürlüğünü destekleyebilir. -10°C'den +60°C'ye kadar bir sıcaklık aralığında çalışır. VGA, CVBS1 ve CVBS2 (iletileri) video sinyali girişlerine izin verir.Tüketici elektroniklerinde kullanılmak üzere uygulanabilir.

Resim Alt Adı: VGA Ekran Kartı, VGA denetleyici, VGA LCD denetleyici kartı, LCD sürücü kartı

Anahtar kelimeler: VGA Ekran Kartı, VGA Kontrolör, VGA LCD Kontrolör Kartı

1Uygulama Alanı
AT043TN24 V gibi modeller için geçerlidir.1, AT043TN25 V.2, AT050TN43 V.1 480 çözünürlükleri ile 4.3 inç ve 5 inç LCD ekranları montaj için272 ve 800480Bu LCD ekranları çalıştırmak için kullanılır.

2. Ürün Fonksiyon Tarifi

  • Video sinyali girişi: VGA, CVBS1 ve CVBS2 (ifadesi) video sinyali girişlerini destekler.
  • Güç Girdi: Güç girişi DC +12V.
  • Çok fonksiyonel işletim sistemi işletimi: Çok fonksiyonel Ekran Ekranı (OSD) işletim özelliğine sahiptir.
  • IR kızılötesi uzaktan kumanda fonksiyonu (ihtiyaç duyulmaz): İsteğe bağlı olan kızılötesi uzaktan kumanda fonksiyonu ile birlikte gelir.

3. Sinyal Giriş Standartları

  • CVBS: Sinyal standardı 1.0Vp-p ve 75Ω impedans.
  • VGA: 480 sayılı kararı destekliyor272 ve 80060 ila 70 Hz arasında değişen bir tazeleme hızı ile 480

4Çalışma ortamı

  • Çalışma sıcaklığı: -10°C'den +60°C'ye kadar.
  • Çalışma Nemliği:% 90'a kadar RH (kondansiyon olmadan).

Sürücü tablosundaki güç tüketimi ayrıntıları (AT043TN24 V.1) (Ta = 25°C)

Giriş Voltaj ((V)IN) Girdi Akımı ((I)IN) Not:
  - Min. Tipik. En fazla. birim
+12V 70 100 130 mA



J11 (VGA Girişi) 12PIN/2.0mm

Pin numarası Tanımlama Açıklama
1 GND -
2 VS Alan senkronizasyonu sinyali
3 HS Hat senkronizasyonu sinyali
4 GND -
5 R+ Kırmızı işaret
6 GND Toprak
7 G+ Yeşil işaret +
8 GND +Yeryüzü
9 B+ Mavi işaret +
10 GND Toprak
11 NC
12 NC
