Ürün Ayrıntıları
Place of Origin: Hangzhou, CHINA
Marka adı: ZOYO
Sertifika: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068
Model Number: 2513A
Ödeme ve Nakliye Şartları
Minimum Order Quantity: 1
Fiyat: $2~$500 per piece
Packaging Details: CUSTOMIZED
Delivery Time: 3-5 work days
Payment Terms: L/C, D/A, D/P, T/T,paypal
Supply Ability: 5k-20k pieces per day
Max Support Resolution: |
1280*800 |
Signal input: |
HDMI, VGA |
Power input: |
DC +12V |
Working temperature: |
-10℃~+60℃ |
Working humidity: |
90%RH (no condensation) |
Max Support Resolution: |
1280*800 |
Signal input: |
HDMI, VGA |
Power input: |
DC +12V |
Working temperature: |
-10℃~+60℃ |
Working humidity: |
90%RH (no condensation) |
1-Uygulama alanı

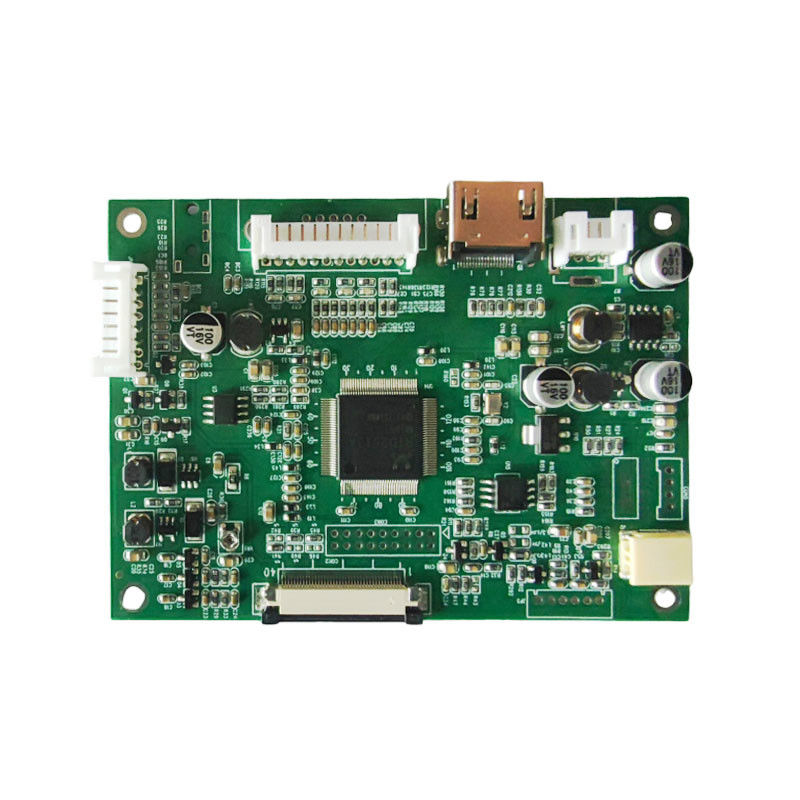

LVDS'den HDMI'ye, en fazla desteklenen çözünürlük 1280*800; Innolux EJ101IA-01G EE101IA-01D yüksek çözünürlüklü 40PIN LCD ekran modülü sürücü paneli incelemesi
2-Ürün fonksiyonunun açıklaması
3- Sinyal giriş standardı
4-İş ortamı
CON1 ((VGA Girişi) 12PIN/2.0
| Pin numarası | Tanımlama | Açıklama |
| 1 | GND | - |
| 2 | VS | Alan senkronizasyonu sinyali |
| 3 | HS | Hat senkronizasyonu sinyali |
| 4 | GND | - |
| 5 | R+ | Kırmızı işaret |
| 6 | GND | Toprak |
| 7 | G+ | Yeşil işaret + |
| 8 | GND | Toprak |
| 9 | B+ | Mavi işaret + |
| 10 | GND | Toprak |
| 11 | SDA | I2C kanalları |
| 12 | SCL | I2C kanalları |
