Ürün Ayrıntıları
Menşe yeri: Hangzhou, Çin
Marka adı: Manufacturer
Sertifika: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068
Model numarası: G121ACE-LH1
Ödeme ve Nakliye Şartları
Min sipariş miktarı: 1
Fiyat: $2~$500 per piece
Ambalaj bilgileri: Özel
Teslim süresi: 3-4 hafta
Ödeme koşulları: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Yetenek temini: Günde 5k-20k adet
Boyut (inç): |
12.1 |
Karar: |
800*600 |
Parlaklık(sirke): |
450 |
Görme açısı: |
IPS |
Görüş açısı(RLUD): |
89/89/89/89 |
Etkin Alan ((mm): |
246,00*184,5 |
Modül boyutu (mm): |
260,5*204*8,4 |
Çalışma sıcaklığı: |
-30°C~85°C |
Depolama sıcaklığı: |
-30°C~85°C |
Arabirim: |
LVDS30 |
LED Ömrü (saat): |
50 bin |
Kontrast Oranı: |
1000 |
Boyut (inç): |
12.1 |
Karar: |
800*600 |
Parlaklık(sirke): |
450 |
Görme açısı: |
IPS |
Görüş açısı(RLUD): |
89/89/89/89 |
Etkin Alan ((mm): |
246,00*184,5 |
Modül boyutu (mm): |
260,5*204*8,4 |
Çalışma sıcaklığı: |
-30°C~85°C |
Depolama sıcaklığı: |
-30°C~85°C |
Arabirim: |
LVDS30 |
LED Ömrü (saat): |
50 bin |
Kontrast Oranı: |
1000 |
| Innolux G121ACE-LH1 Uygulama Ayrıntıları | ||||
| Temel Bilgiler: | Panel markası | INNOLUX | Panel Modeli | G121ACE-LH1 |
| Çapraz Boyut | 12.1 | Uygulama | Sanayi | |
| Panel Türü | a-Si TFT-LCD, LCM | |||
| Güvenilirlik: | Operasyon Temp. | -30 ~ 85 °C | Depolama sıcaklığı. | -30 ~ 85 °C |
| RoHS Devleti | RoHS | Titreme derecesi | 1.5G (14.7 m/s2) | |
| Özellikleri: | Geniş sıcaklık, WLED arka ışık, ömrü ≥50K saat, LED sürücüsü ile, Yukarı I / F, 180° Ters, 6/8 bit, Mat | |||
| Innolux G121ACE-LH1 Mekanik Ayrıntılar | ||||
| Piksel Özellikleri: | Piksel Biçimi | 800 ((RGB) × 600, SVGA | Dot Pitch | 0.1025×0.3075 mm (H×V) |
| Yapılandırma | RGB Dikey Şerit | Pixel Pitch | 0.3075×0.3075 mm (H×V) [82PPI] | |
| Mekanik Boyut: | Ekran Alanı | 246×184.5 mm (H×V) | Çizelge Dim. | 249×187.5 mm (H×V) |
| Çizelge Dim. | 260.5×204 mm (H×V) | Çizelge Derinliği | 8.4±0,5 mm | |
| Çizelge Özellikleri: | Form Faktörü | Düz Düzgen | Yönlendirme | Manzara tipi |
| Görünüm oranı | 43 (H:V) | Şekil tarzı | ||
| Delikler ve Koltuklar: | Sol, sağ çerçevesindeki yan montaj delikleri (4-M2) | |||
| Diğer özellikleri: | Ağırlık | 470/490g (Tip/En fazla.) | Yüzey | Parlama karşıtı, sert kaplama (3H) |
| Innolux G121ACE-LH1 Optik Ayrıntılar | ||||
| Temel Bilgi: | Parlaklık | 450 cd/m2 (Tip.) | Kontrast oranı | 10001 (Tip) (İletişim) |
| Görme açısı | 89/89/89/89 (Tip) ((CR≥10) | Optik Mod | AAS, Normalde Siyah, Yayıcı | |
| Görme Yönü | Simetri | Yanıt Zamanı | 13/12 (Tip) ((Tr/Td) ms | |
| Renk Performansı: | Renklilik | Wx:0.313" Wy:0.329 | Renk Numaraları | 262K/16.7M (6 bit / 6 bit + Hi-FRC) |
| Renk sıcaklığı | 6485K. | Tekdüzelik | 1.25/1.43 (Tip/Max.) | |
| 1931 Renk Sınıfı: | NTSC oranı | % 72 | sRGB | 94% kapsama |
| Adobe RGB | 73% kapsama | DCI-P3 | 74% kapsama | |
| Rek.2020 | 54% kapsama | Yorumlar | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Innolux G121ACE-LH1 Elektronik Ayrıntılar | ||||
| Çerçeve sıklığı: | 60Hz | |||
| Ters tarama: | Evet (180°) | |||
| Güç tüketimi: | 8.34W (Tip.) | |||
| Innolux G121ACE-LH1 Karton Ayrıntıları | ||||
| Kutu Türü | PC/Kutu | Paket LWH (mm) | G.W (kg) | |
| 18 | 465×362×314 | 10.9 | ||
Ürün Ayrıntıları Özet:

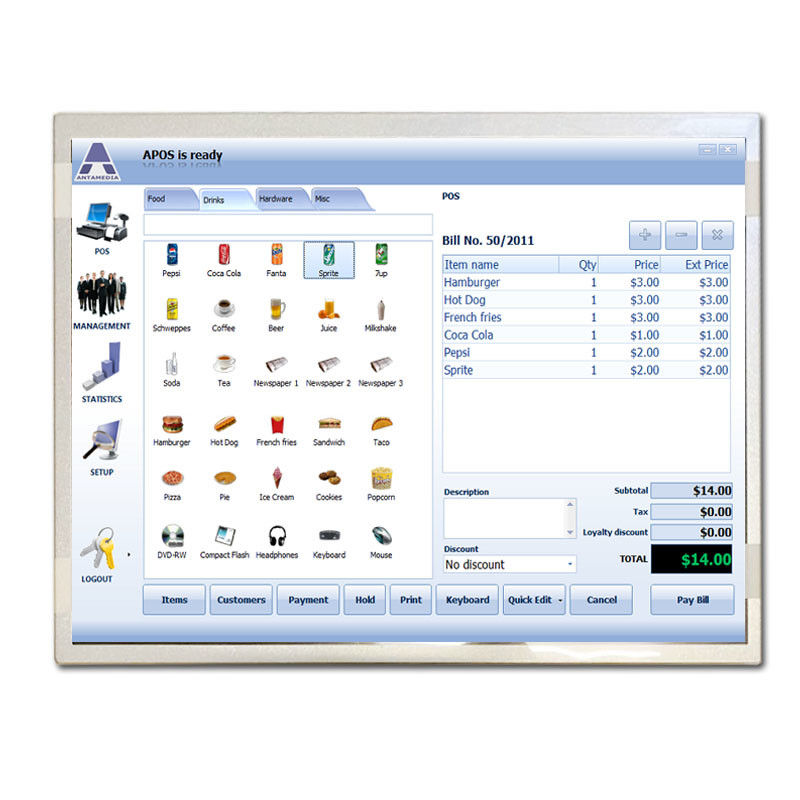

G121ACE-LH1, Innolux'tan 12.1" a-Si TFT-LCD ekran modülü ürünüdür ve WLED ile donatılmıştır.
AAS olarak, normalde siyah, iletimli LCD modülü
G121ACE-LH1 ürünü 450 cd/m2 ekran parlaklığı, 1000:1 iletim kontrastı sağlayabilir ve
89/89/89/89 (tip.) ((CR≥10) ((L/R/U/D) bakış açıları, en iyi bakış açısı tam bakış açısı ile,
ve 13/12 (Typ.) ((Tr/Td) ms yanıt süresi. Her piksel 6 bit / 6 bit + FRC gri ölçekli sinyalleri kullandığından,
Bu ürün 262K/16.7M renkleri görüntüleyebilir ve ekranın renk doyması% 72'ye (NTSC) ulaşır.
Arkaplan ışığı açısından, bu ürün 50K saatlik bir hizmet ömrü olan 2 dizeli WLED yan aydınlatmalı bir ışık kaynağı kullanır.
G121ACE-LH1 toplam 30 pin ile LVDS (1 ch, 6/8 bit) sinyal arayüzünü kullanır.
Terminal bağlantısı ve ekran sürücüsü voltajı 5.0V'dir. Tipik dikey yenileme hızı Fv 60Hz'dir.
Çalışma sıcaklığı -30 ~ 85 °C, depolama sıcaklığı -30 ~ 85 °C ve titreşim direnci
1Geniş sıcaklık aralığına, beyaz LED arka aydınlatmasına,
50,000 saat, LED sürücüsü dahil, 180 derecelik flip ekranı, 6/8 bitli gri ölçekli isteğe bağlı, mat yüzey
ve diğer özellikler, bu model endüstriyel ürünler için önerilmektedir.
Önemli Özellikler:
Geniş Görme açısı 89/89/89/89
Endüstriyel sınıf LCD ekranları yüksek ve düşük sıcaklıklara dayanıklı olarak tasarlanmıştır.
Endüstriyel sınıf LCD ekranlarının sıcaklığı genellikle -20°C ile +70°C arasında değişir.
-30°C ile +85°C arasında bir çalışma sıcaklığına sahiptir ve daha sert çalışma ortamlarına uyum sağlayabilir.
Normal LCD ekranlarla karşılaştırıldığında, geniş sıcaklık LCD ekranları
yüksek ve düşük sıcaklıklara daha iyi dayanıklı ve aşırı hava koşullarında normal olarak görüntülenebilir,
Daha iyi istikrar ve güvenilirlik gösterir. Geniş sıcaklık LCD ekranları endüstriyel alanlarda yaygın olarak kullanılmaktadır.
Dışarıdaki el cihazları, araba dokunmatik ekranları vb. gibi sürekli ve istikrarlı bir görüntü sağlar.
Çeşitli endüstriyel ekipmanlar için arabirim.
Uygulama:
1) Endüstriyel Otomasyon ve Kontrol Sistemleri, endüstriyel alanlarda insan-makine arayüzleri (HMI) için idealdir.
Kontrol panelleri ve otomasyon ekipmanları, süreç verilerinin net ve duyarlı görselleştirilmesini sağlar,
Kontroller ve teşhisler sağlam tasarım zorlu endüstriyel ortamlarda güvenilir çalışma sağlar
2)Diagnostik cihazlarda, hasta izleme sistemlerinde kullanılmak üzere kullanılan tıbbi ve sağlık ekipmanları,
ve tıbbi görüntüleme konsolları.
3) Taşımacılık ve Aviyonik, gösterge panosuna, infotainment sistemlerine ve
Araçlarda ve uçaklarda kokpit enstrümantasyonu, üstün güneş ışığı okunabilirliği ve geniş görüntüleme açıları sunar
Çeşitli aydınlatma koşullarında optimum görünürlük için. İlgili ulaşım ve havacılık endüstrisine uygun
düzenlemeler ve sertifikalar
4)Bilgi Kioskleri, ilgi çekici görsel içerik ve
Güçlü tasarım ve enerji tasarrufu, ticari ortamlarda 24/7 güvenilir performans sağlar
5)Ticari ve perakende uygulamaları, satış noktası sistemlerinde, kendi kendine hizmet kiosklarında kullanılabilir,
Müşteri katılımını ve etkileşimini artırmak için sürükleyici bir görsel deneyim sunar.
