Ürün Tanımı:
| AUO G104XVN01.0 10 Başvuru ayrıntıları |
| Temel ayrıntı: |
Üreticisi |
AUO |
Model Adı |
G104XVN01.010 |
| Panel Türü |
a-Si TFT-LCD, LCM |
|
|
| Panel Boyutu |
10.4 inç. |
Tasarlanmıştır |
Sanayi |
| En yüksek derecelendirme: |
OP sıcaklığı |
-30 ~ 80°C |
ST Sıcaklık |
-30 ~ 80 °C |
| RoHS |
RoHS |
titreşim seviyesi |
1.5G (14.7 m/s2) |
| Özellikleri: |
Geniş sıcaklık, WLED arka ışık, Hayat>=70K saat, LED Sürücü ile, 180° Ters, Mat, 6/8 bit |
| AUO G104XVN01.0 10 Optik Ayrıntılar |
| Temel Bilgi: |
Parlaklık |
470 cd/m2 (Typ.) |
Kontrast oranı |
30001 (Tip) (İletişim) |
| İyi görünüm |
Simetri |
Yanıt Hızı |
20/10 (Tip.) ((Tr/Td) ms |
| Görme açısı |
89/89/89/89 (Tip) ((CR≥10) |
Çalışma Modu |
AMVA3, normalde siyah, ışınlayıcı. |
| Renk Performansı: |
Renklilik |
Wx:0.313" Wy:0.329 |
Destek Rengi |
262K/16.2M (6 bit / 6 bit + FRC) |
| Renk sıcaklığı |
6485K. |
Beyaz Varyasyonu |
1.25/1.33 (Tip/Max.) ((5 puan) |
| 1931 Color Gamlt: |
NTSC oranı |
% 60 |
sRGB |
84% kapsama |
| Adobe RGB |
% 63 kapsama |
DCI-P3 |
% 63 kapsama |
| Rek.2020 |
%45 kapsama |
Yorumlar |
sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| AUO G104XVN01.010 Mekanik Ayrıntılar |
| Piksel Özellikleri: |
Piksel sayısı |
1024 ((RGB) * 768, XGA |
Anlaşma |
RGB Dikey Şerit |
| Dot Pitch ((W × H) |
0.0685*0.2055 mm |
Pixel Pitch ((W×H) |
0.2055*0.2055 mm [123PPI] |
| Fiziksel Boyut: |
Aktif görüntüleme (mm) |
210.4 ((W) * 157.8 ((H) mm |
Çizelge Sıcak. |
238.6 ((W) * 175.8 ((H) mm |
| Bezel Alanı ((mm) |
215.4 ((W) * 161.8 ((H) mm |
Derinlik ((mm) |
6.7±0,5 mm |
| Montaj: |
Sol, sağ çerçevesinde yüz montaj delikleri (4-Φ2.8) |
| Diğer özellikler: |
Ağırlık |
295g (Tip.) |
Tedavi |
Parlama karşıtı, sert kaplama (3H) |
| AUO G104XVN01.010 Elektronik Ayrıntılar |
| Yenilenme Hızı: |
60Hz |
| Ters tarama: |
Evet (180°) |
| Toplam Tüketim: |
6.0W (Tip.) |
| AUO G104XVN01.0 10Arayüz ayrıntıları |
| Sinyal Elektrik: |
Voltaj kaynağı |
3.3V (Tip.) |
Mevcut Tedarik |
| Tüketim |
0.99W (Tip.) |
Sinyal Arayüzü |
| Arayüz Özellikleri: |
Konum |
- |
Türü |
| Arayüz ayrıntıları: |
Marka |
Model |
Çıkış |
Çubuklar |
| JAE |
FI-XPB30SRLA-HF11 |
1.0 mm |
30 iğne |
| AUO G104XVN01.010 Paketleme Ayrıntıları |
| Paket Kutusu: |
miktarı |
Ağırlık |
Kutu Boyutu |
| 40 adet / kutu |
15.5 kilo |
458*412*368 mm (L*W*H) |
Ürün Ayrıntıları Özet:

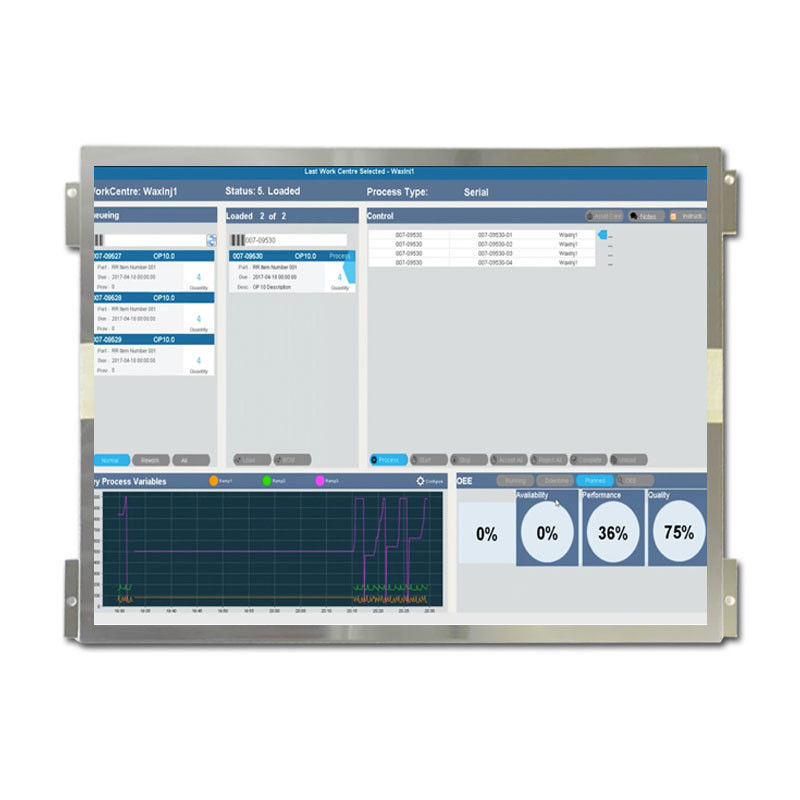

G104XVN01.0, AU Optronics Corporation'ın (AUO) 10.4" a-Si TFT-LCD ekran modülü ürünüdür.
WLED arka ışık, LED sürücü arka ışık sürücüsü ile donatılmış, dokunma yok.
LCD modülü ürünü, G104XVN01.0 470 cd/m2 ekran parlaklığı, 3000:1 iletim kontrastı sağlayabilir,
ve 89/89/89/89 (Tip.) ((CR≥10) ((L/R/U/D) bakış açıları, en iyi bakış açısı tam bakış açısı ile,
ve 20/10 (Typ.) ((Tr/Td) ms yanıt süresi. Her piksel 6 bit / 6 bit + FRC gri ölçekli sinyaller kullandığından,
Bu ürün 262K/16.2M renkleri görüntüleyebilir ve ekranın renk doyması %60'a (NTSC) ulaşır.
Arkaplan ışığı açısından, bu ürün 50K saatlik bir hizmet ömrü olan 2 dizeli WLED yan aydınlatmalı bir ışık kaynağı kullanır.
G104XVN01.0 toplam 30 pinli bir LVDS (1 ch, 6/8 bit) sinyal arayüzü kullanır,
Terminal bağlantısı ve ekran sürücüsü voltajı 3.3V'dir. Tipik dikey yenileme hızı Fv 60Hz'dir.
Çalışma sıcaklığı -30 ~ 80 °C, depolama sıcaklığı -30 ~ 80 °C ve titreşim direnci
1Geniş sıcaklık aralığına, beyaz LED arka aydınlatmasına,
50,000 saat, LED sürücüsü dahil, 180 derecelik flip ekranı, 6/8 bitli gri ölçekli isteğe bağlı, mat yüzey
ve diğer özellikler, bu model endüstriyel ürünler için önerilmektedir.
Eğer bu LCD modülünü yeni ürünler geliştirmek için kullanmak istiyorsanız, lütfen ZoYo teknoloji şirketleri ile iletişime geçin ve
Profesyonel araştırma ve geliştirme ekibi size hizmet verecektir.
Önemli Özellikler:
Geniş Görme açısı 89/89/89/89
Bu 10.4 inçlik TFT ekran, herhangi bir görüntüleme pozisyonundan optimal görünürlük ve içerik açıklığını sağlayabilir.
dar açılı ekranlarla ilişkili tipik "tatlı noktayı" ortadan kaldırır, sürükleyici bir görüntüleme sağlar
IPS teknolojisi üstün renk doğruluğu, kontrast,
ve görüntü kalitesini korumak.
Diğer ekran teknolojilerinde sıklıkla görülen renk bozulmasını ve bozulmasını en aza indirmek.
Uygulama:
1) Otomobil endüstrisi. Navigasyon sistemi için bir ekran olarak, aynı zamanda aracın bir parçası olarak da kullanılabilir.
Eğlence içerikleri oynatmak için eğlence sistemi müzik ve videolar gibi yolculara bir
Daha iyi bir seyahat deneyimi.
2) 10.4 inçlik LCD ekranı havacılık alanında da kullanılabilir.
Uçuş verilerini, navigasyon bilgilerini vb. göstermek için ekran.
3) Endüstriyel kontrol alanında, 10.4 inçlik LCD ekranın da önemli uygulamalar vardır.
Endüstriyel ekipman ve süreçleri izlemek ve kontrol etmek için endüstriyel kontrol sistemleri için insan-makine arayüzü olarak.
4)Tıbbi bakım alanı da 10,4 inçlik LCD ekran için önemli bir uygulamadır.
tıbbi görüntüler, muayene sonuçları vb. göstermek için tıbbi ekipman için bir ekran.
Tespit ve tedavi, doğru görüntüleme ve görüntü kalitesi çok önemlidir, bu nedenle yüksek çözünürlüklü bir LCD ekran
doktorların daha iyi teşhisler yapmasına ve kararlar vermesine yardımcı olabilir.
5) 10,4 inçlik LCD ekranı eğitim alanında da kullanılabilir.
Öğretim içeriklerini göstermek, deneyler göstermek vb. için öğretim ekipmanları için.
